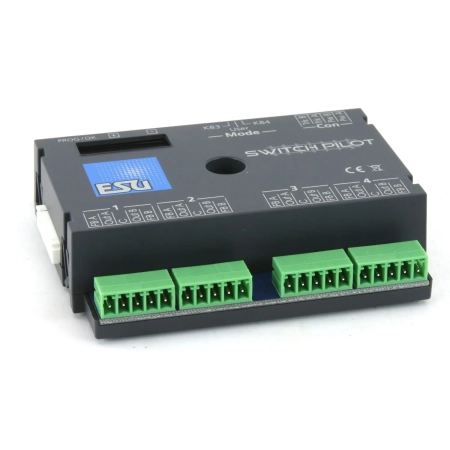

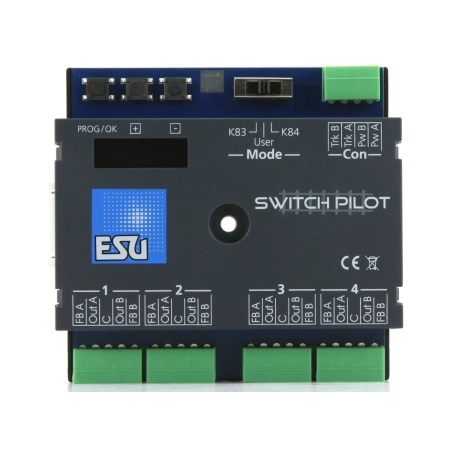

ESU 51830 - SwitchPilot 3, 4 kanałowy dekoder akcesorii magnetycznych, DCC/MM

ESU 51830 - SwitchPilot 3, 4 kanałowy dekoder akcesorii magnetycznych, DCC/MM

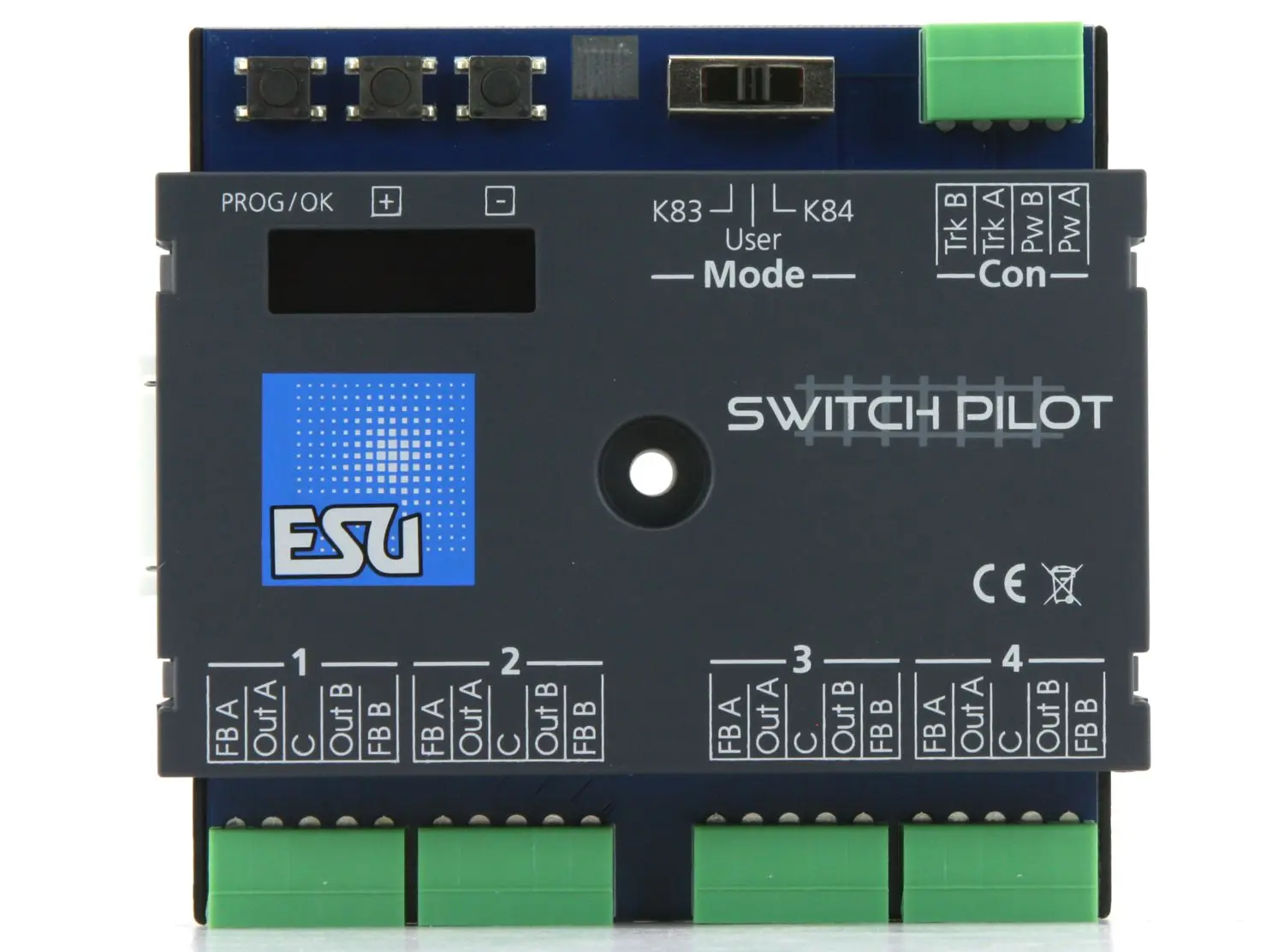

Dekodery SwitchPilot 3 są zoptymalizowane do stacjonarnego zastosowania w Twojej instalacji i mogą przełączać tradycyjne podwójne cewki napędów zwrotnic, sygnały świetlne, odsprzęgacze magnetyczne, żarówki lub inne stacjonarne urządzenia odbiorcze. Aby ułatwić konfigurację, która dotychczas była dość skomplikowana w przypadku dekoderów artykułów magnetycznych, SwitchPilot 3 posiada innowacyjną koncepcję obsługi, składającą się z 4-wierszowego, podświetlanego wyświetlacza OLED oraz trzech przycisków wprowadzania danych.

Tryby pracy

SwitchPilot 3 obsługuje wiele protokołów i może być używany zarówno z centralami zgodnymi z systemem Märklin® Motorola® (np. 6021, Central Station® lub Mobile Station®), jak i centralami obsługującymi DCC. Konfiguracja może odbywać się zarówno na torze głównym, jak i torze programującym. Dzięki RailCom® można również odczytywać CV.

Sposób działania

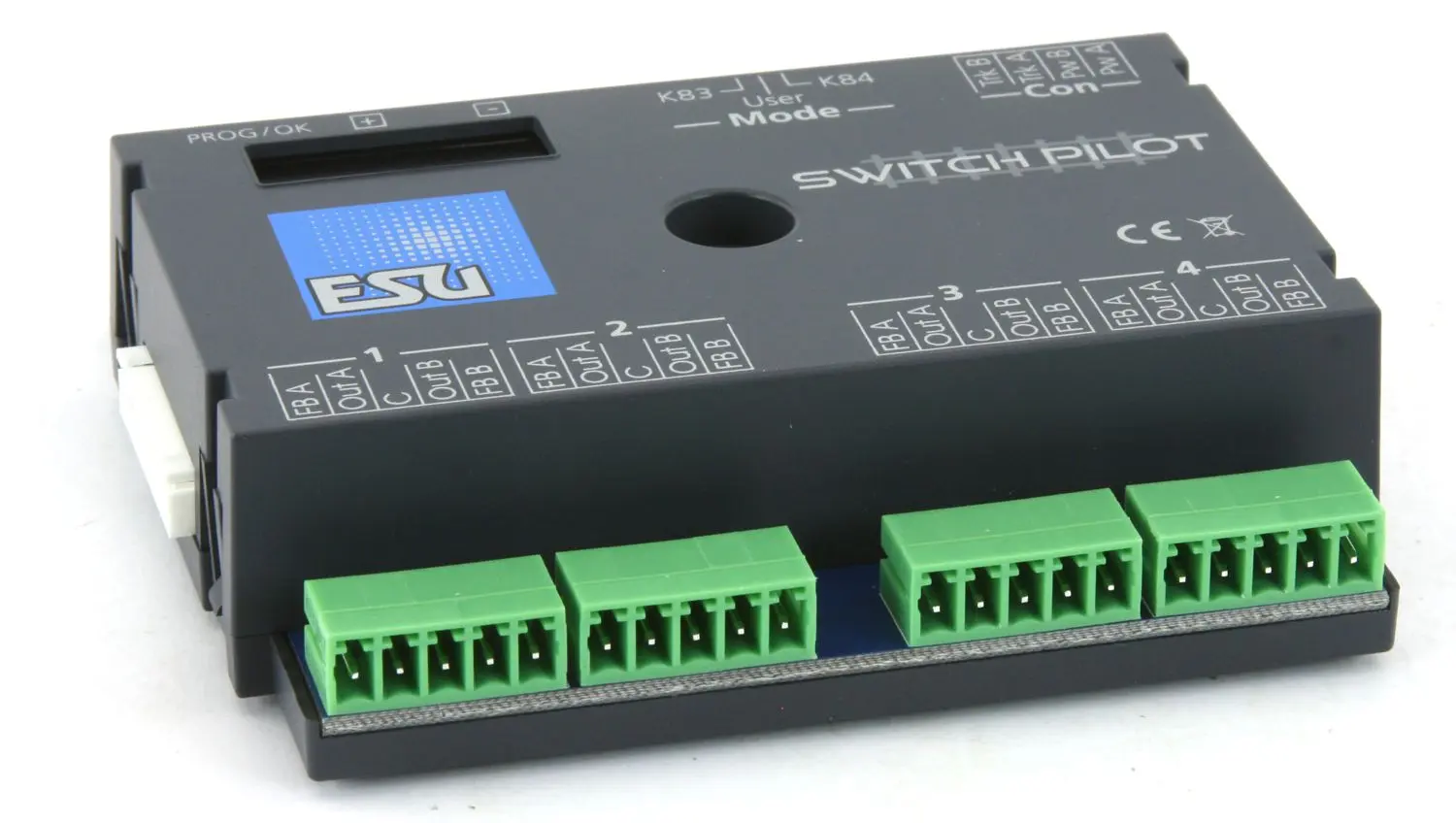

SwitchPilot 3 może być zasilany bezpośrednio z systemu cyfrowego lub zewnętrznego źródła napięcia stałego lub przemiennego. Posiada łącznie 8 wyjść tranzystorowych, które są zgrupowane w 4 parach wyjściowych od 1 do 4. Każda para wyjść zawiera dwa wyjścia (OutA i OutB) i może być indywidualnie skonfigurowana do żądanego zastosowania: W trybie impulsowym wyjście jest włączane natychmiast po otrzymaniu polecenia przełączenia. Automatyczne wyłączenie wyjścia po upływie czasu zapisanego w dekoderze zapobiega przepaleniu siłowników magnetycznych. W trybie chwilowym (kompatybilnym z K83) wyjście pozostaje aktywne tak długo, jak długo przycisk na pulpicie sterowniczym jest wciśnięty. Ten tryb pracy jest odpowiedni dla napędów zwrotnic z wyłącznikiem krańcowym lub dla torów rozłączających. W trybie bistabilnym ciągłym (kompatybilnym z K84) oba wyjścia są włączane i wyłączane naprzemiennie: po naciśnięciu pierwszego przycisku (czerwonego) na pulpicie sterowniczym włącza się wyjście Out A. Pozostaje ono aktywne do momentu naciśnięcia przypisanego przycisku (zielonego), co powoduje aktywację wyjścia Out B tej samej grupy wyjściowej. Wyjścia Out A i Out B działają jak przełącznik dwustronny. W trybie migania naprzemiennego wyjścia Out A i Out B pary wyjść są włączane naprzemiennie z regulowaną częstotliwością migania. Miganie naprzemienne uruchamia się poleceniem „Prosto/Zielony” przypisanym do odpowiedniego przycisku, a zatrzymuje poleceniem „Odgałęzienie/Czerwony”. Opcjonalnie wyjście może być również powoli włączane i wyłączane (tzw. „zoom” do symulacji żarówek). Za pomocą przełącznika trybu pracy SwitchPilot 3 można błyskawicznie przełączyć wszystkie pary wyjść do trybu pracy „K83” lub „K84”, niezależnie od ich konfiguracji.

Informacja zwrotna

Ponieważ SwitchPilot 3 jest kompatybilny z RailCom®, wszystkie ustawienia można w razie potrzeby odczytać i zmienić bezpośrednio po zamontowaniu. W połączeniu z ECoS jako idealnym „partnerem” SwitchPilot 3 może rejestrować i wyświetlać rzeczywiste położenie zwrotnicy w odpowiednio przygotowanych napędach zwrotnicowych. Wreszcie masz pewność, że Twoja zwrotnica przełączyła się prawidłowo!

Ustawianie

SwitchPilot 3 można elastycznie ustawić albo na torze programującym z centralami DCC, albo na torze głównym z POM („Programming on Main”), albo odczytać za pomocą RailCom® CV. Na życzenie uczy się on adresów również bezpośrednio za pomocą przycisku programującego. Najłatwiej jest oczywiście dokonać ustawienia za pomocą zintegrowanego wyświetlacza OLED oraz trzech przycisków wprowadzania danych: wszystkie (!) ustawienia można w ten sposób sprawdzić bezpośrednio na dekoderze i w razie potrzeby zmienić. Nie jest konieczne „programowanie” za pomocą centrali. Nie może być już prostsze. Do aktualizacji oprogramowania układowego można użyć ESU LokProgrammer.
Ochrona

Podobnie jak w przypadku naszych dekoderów lokomotyw, wyjścia SwitchPilot 3 są w znacznym stopniu zabezpieczone przed przeciążeniem. Chcemy, abyś jak najdłużej cieszył się swoim dekoderem.
