Railbox RB1110-Mini - Centralka DCC Wi-Fi

Zastosowanie

Centrala RB1110 oraz jej nowsza wersja, RB1110-Mini, są przeznaczone do sterowania modelami pociągów wyposażonymi w dekodery DCC, a także do obsługi dekoderów akcesoriów, takich jak dekodery zwrotnic czy semaforów. Urządzenia są zgodne z normą NMRA DCC i obsługują protokoły: XpressNet® w wersji 4.0, LocoNet® (oraz LocoNet-TCP/IP), LenzLAN, Z21®, WiThrottle oraz moduły informacji zwrotnej przez protokoły S88, LocoNet® i RS-Bus.

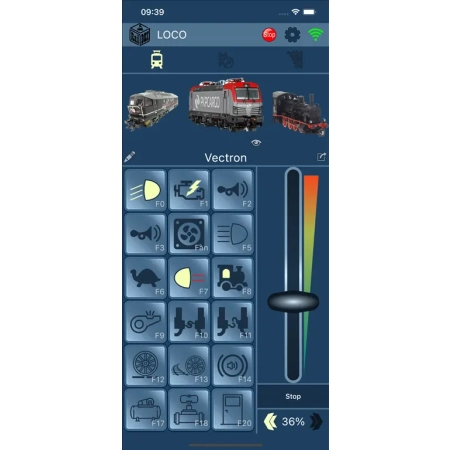

Sterowanie może odbywać się za pomocą aplikacji mobilnych, takich jak RailBOX: Railroad Control, Roco Z21®, Engine Driver lub innych, a także przy użyciu manipulatorów zgodnych z protokołami XpressNet®, LocoNet® lub WiThrottle. Możliwa jest również obsługa z poziomu komputera przy wykorzystaniu programów GBBkolejka, iTrain, RocRail oraz TrainController.

Automatyczne wykrywanie nowoczesnych dekoderów DCC dzięki obsłudze protokołów RailCom oraz DCCA.

Model RB1110-Mini dodatkowo umożliwia podłączenie zewnętrznej centrali poprzez wejście DCC-Sniff.

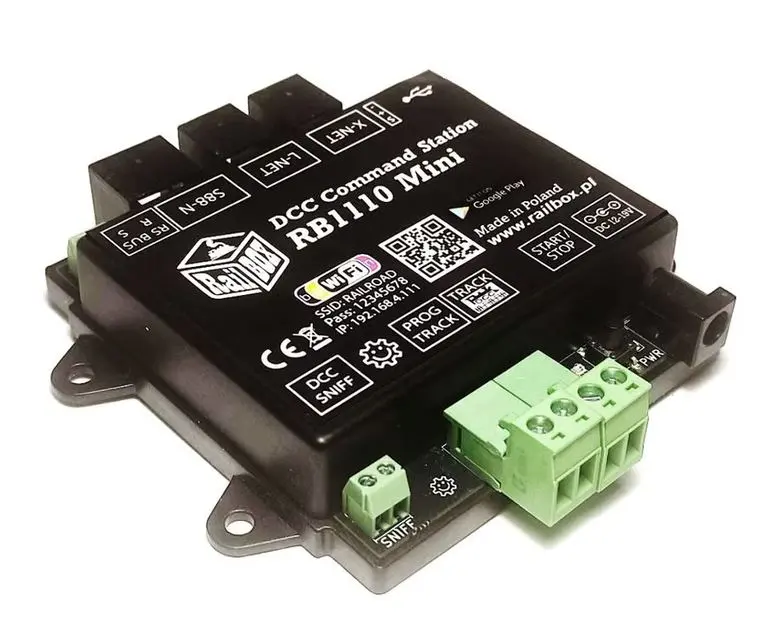

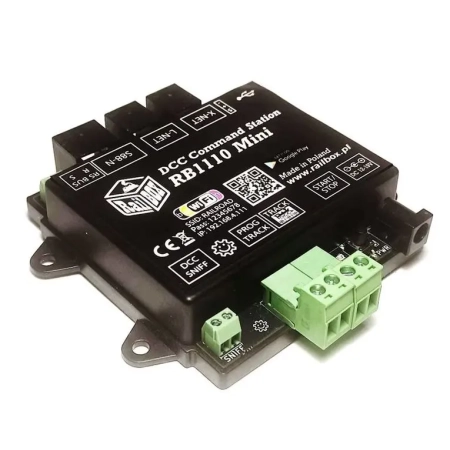

Centrala wyposażona jest w pojedyncze porty: XpressNet®, s88-N, RS-Bus, LocoNet®, USB-C oraz posiada wbudowany moduł Wi-Fi

Podstawowe funkcje:

• Obsługa do 60 aktywnych lokomotyw (adresy 1–10239)

• Nieograniczona liczba lokomotyw w aplikacji RailBOX: Railroad Control

• Obsługa manipulatorów przez XpressNet® (np. Lokmouse, Multimaus, Rocomouse, Lenz LH01/LH90/LH100)

• Obsługa manipulatorów przez LocoNet® (np. FRED, Piko SmartControl®)

• Obsługa manipulatorów przez bezprzewodowy protokół WiThrottle.

• Sterowanie z zewnętrznej centrali przez wejście DCC-Sniff (RB1110-Mini)

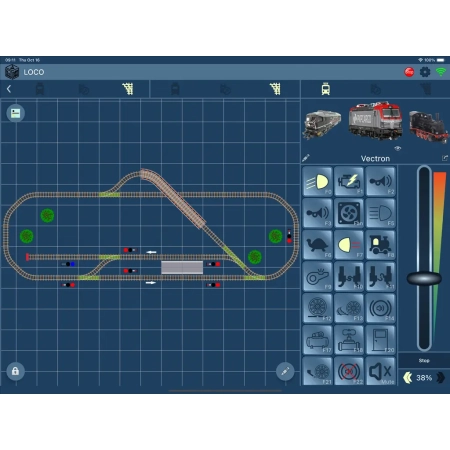

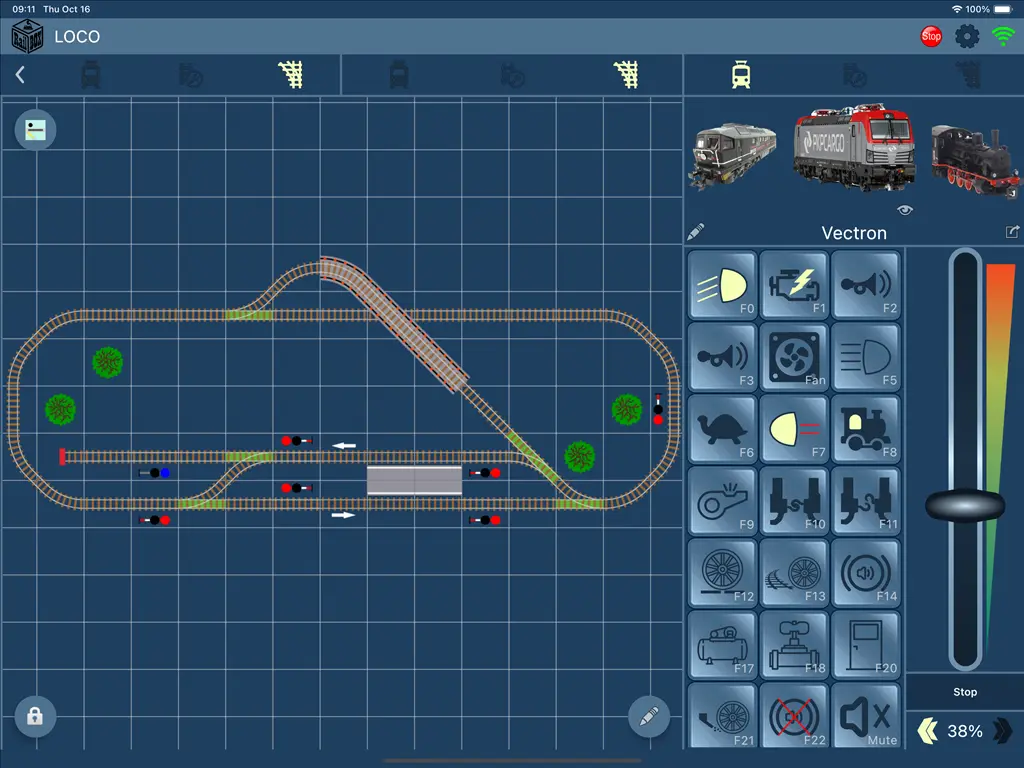

• Łatwa konfiguracja i sterowanie akcesoriami za pomocą Interaktywnej mapy w aplikacji RailBOX: Railroad Control

• System automatycznego wykrywania dekoderów (Railcom, DCCA)

• Obsługa adresów akcesoriów 1–2044

• Odczyt i zapis CV w trybach: tor programujący, PoM i PoM ACC

• Obsługa 28 i 128 kroków prędkości oraz funkcji od F0 do F63

• Obsługa informacji zwrotnej przez S88, LocoNet®, RS-Bus

• Dodatkowy port rozszerzeń do podłączenia modułów zewnętrznych (np. odbiornik IR dla manipulatorów Märklin "MyWorld") tylko w RB1110-Mini

• Wskaźnik napięcia i poboru prądu (wyświetlacze LED – tylko w RB1110)

• Automatyczne wznowienie napięcia DCC po zwarciu

• Wbudowany moduł Wi-Fi

• Aktualizacja oprogramowania przez aplikację RailBOX

Parametry techniczne:

·   Wymiary centrali:

RB1110: 90 x 110 x 45mm

RB1110-Mini: 100 x 104 x 22mm

·   Zasilanie - DC12-19V / min 3,4A

·   Wyjście DCC - napięcie zależy od użytego zasilacza, max 3A

Maksymalne obciążenie Centrali:

Ważne: Maksymalne chwilowe obciążenie Centrali to 3A, oznacza to, że jednocześnie po makiecie może jeździć ograniczona ilość pociągów oraz może być obsługiwana ograniczona ilość dekoderów akcesoriów bez użycia dodatkowego boostera. Przykładowe znaczenia poboru prądu:

-dekoder jazdy:  ok. 0,2A

-dekoder jazdy i dźwięku: - ok. 0,3A

-dekoder oświetlenia wagonu (listwa): - ok. 0,05A

Podłączenie

UWAGA: Nie stosować klipsów zasilających do torów z wbudowanym kondensatorem (np. Piko 55270) lub podobnych do współpracy z centralą DCC. Mają one zastosowanie w przypadku zasilania torów napięciem stałym DC i nie nadają się do zasilania napięciem impulsowym DCC. Zastosowanie takich klipsów może spowodować uszkodzenie centrali DCC, które nie będzie podlegało do serwisu naprawczego Centrali w ramach reklamacji.
