Boostery DCC RailBOX służą do zasilania a sterowania dekoderami DCC za pośrednictwem torów oraz wzmacniania sygnału sterującego DCC w makietach kolejowych. Boostery wyposażone są w interfejs LocoNet®, umożliwiający komunikację z kompatybilnymi centralami sterującymi i urządzeniami peryferyjnymi systemu. Booster obsługuje również protokół RailCom®, który umożliwia transmisję danych zwrotnych z dekoderów do centrali.
Najnowsza wersja Boostera RailBOX – RB1212 posiada wbudowany system automatycznej blokady liniowej (SBL), który pozwala w prosty sposób zarządzać sygnalizacją pomiędzy stacjami.
Boostery DCC RailBOX pracują wyłącznie w standardzie DCC. Inne protokoły sterowania, takie jak Märklin® mfx®, nie są obsługiwane.
Ważne: Boostery DCC RailBOX nie mogą być stosowane w systemach wykorzystujących wspólną masę elektryczną („common ground”). Każdy booster musi zasilać odseparowany elektrycznie odcinek toru. Połączenie wyjść boosterów w instalacji ze wspólną masą może prowadzić do zwarcia oraz trwałego uszkodzenia boostera i/lub centrali sterującej.
Podstawowe funkcje:
• Obsługa RailCom® z możliwością włączenia lub wyłączenia funkcji.

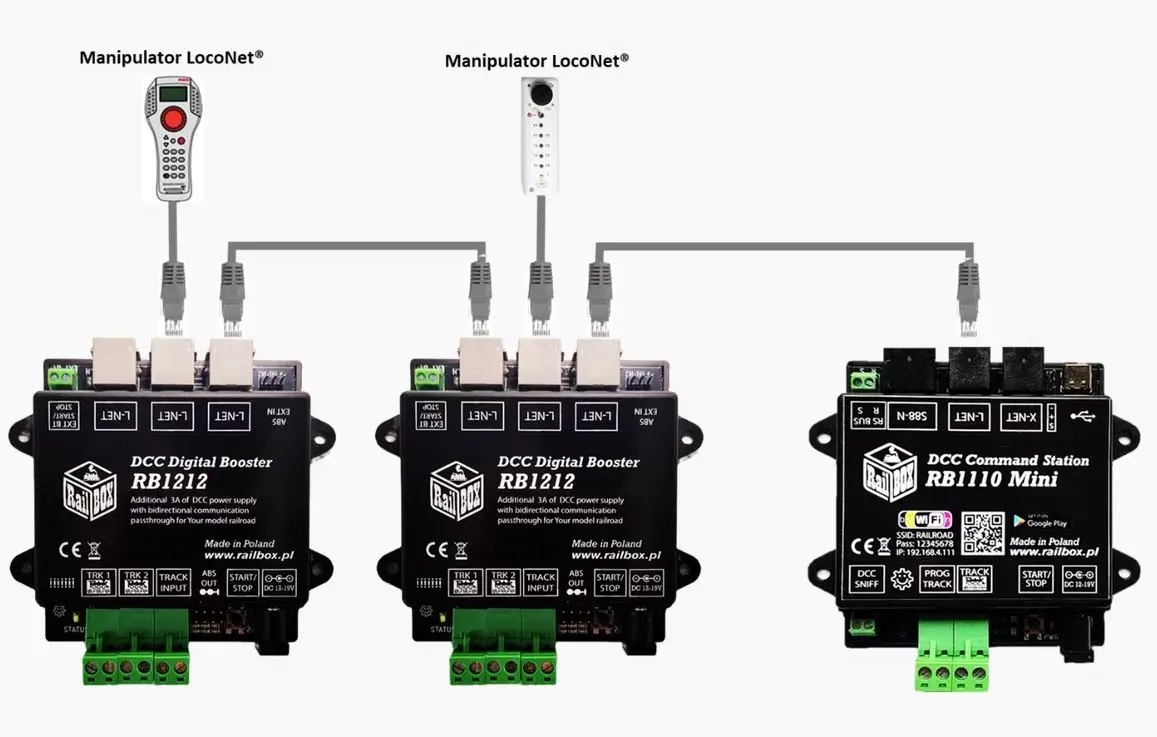

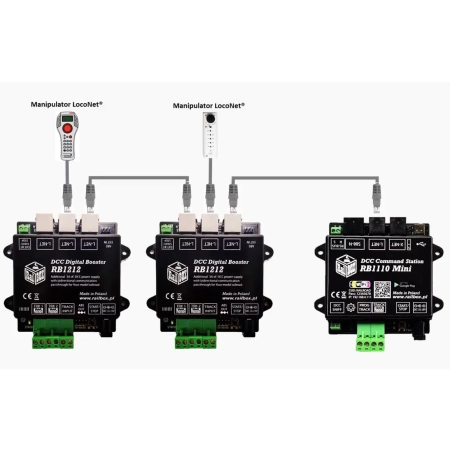

• Trzy złącza LocoNet® (w wersjach wyposażonych w interfejs LocoNet®), umożliwiające:
– podłączenie Boostera do centrali poprzez magistralę LocoNet®-B,
– podłączenie manipulatorów (np. PIKO lub FREDi) (tylko z Centralami RailBOX)
– podłączenie kolejnych boosterów w systemie.
• Funkcja „Auto restart” po zwarciu (konfiguracja akcji w CV 140)
• Niezależne sterowanie zasilaniem torów (Start/Stop) za pomocą przycisku na obudowie oraz automatyczna synchronizacja ze stanem centrali DCC.
• Możliwość podłączenia przycisku zewnętrznego do zarządzania funkcją Start/Stop (konfiguracja w CV 117)

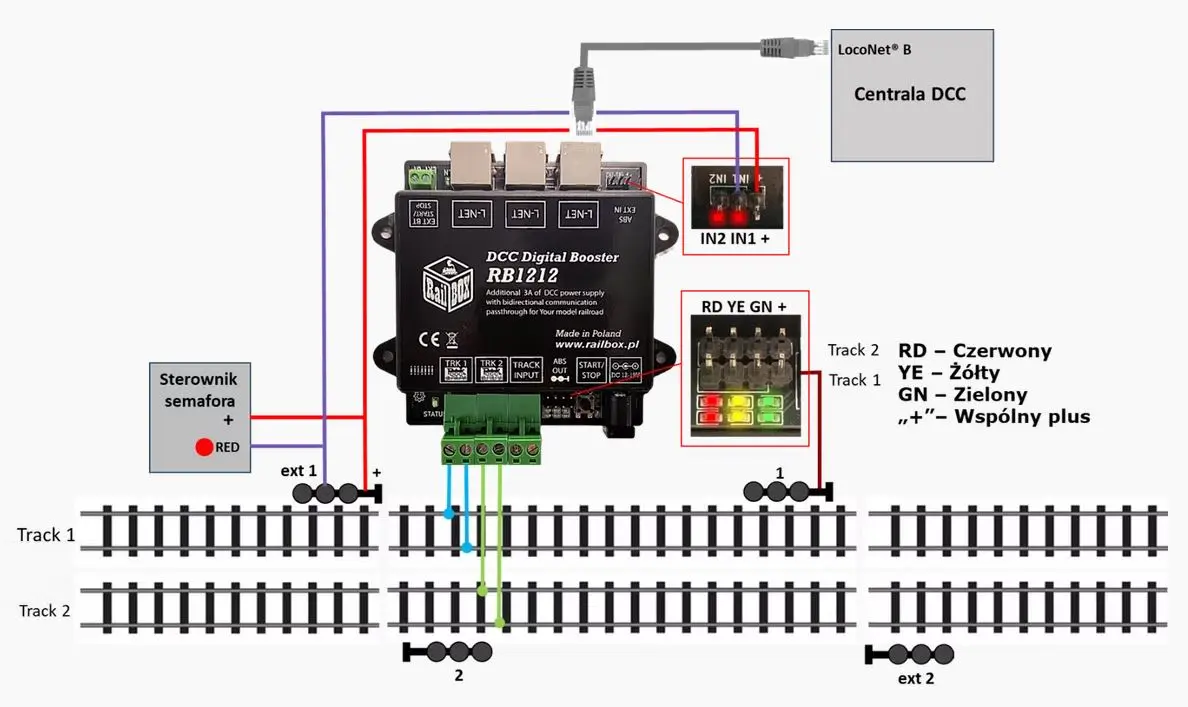

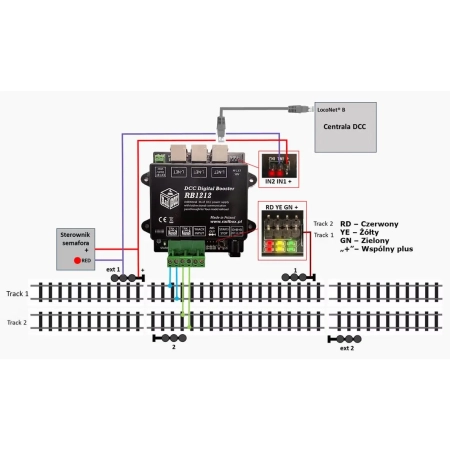

• System samoczynnej blokady liniowej (SBL) na dwa tory (tylko dla RB1212)

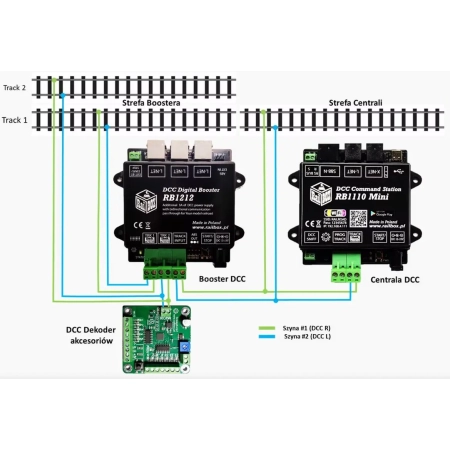

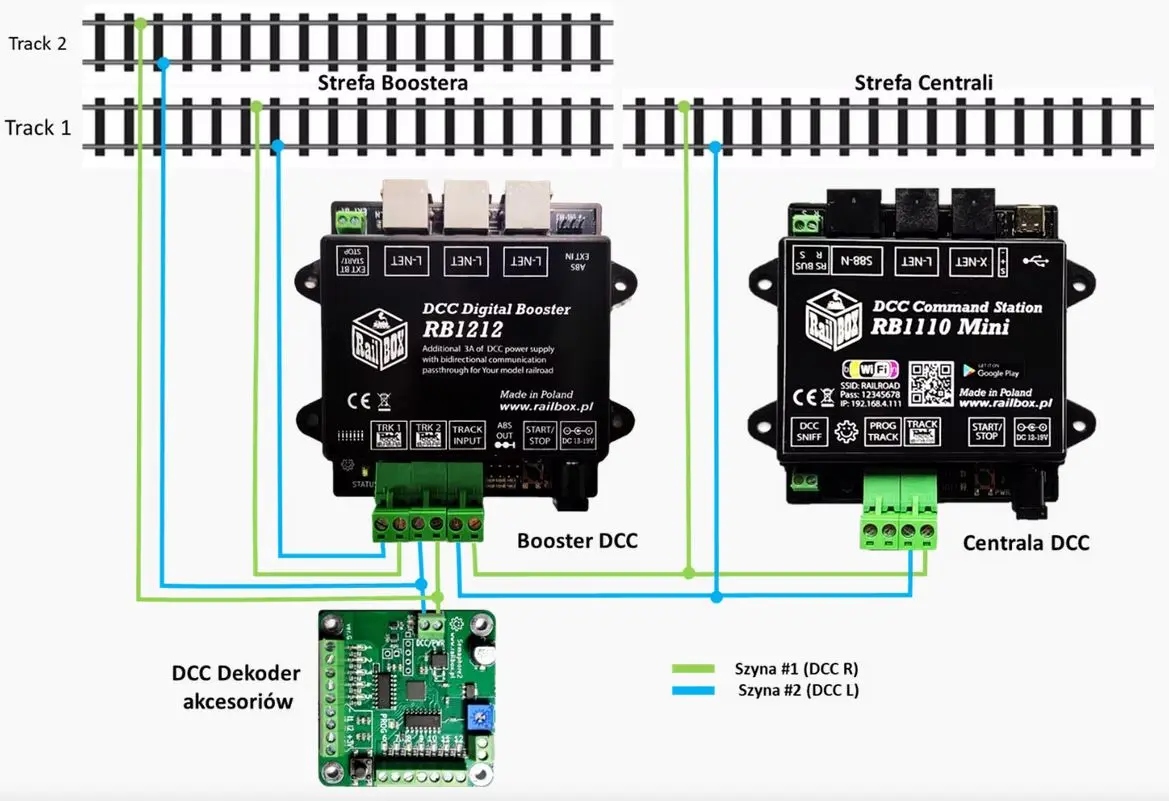

• Sygnał DCC może być pobierany bezpośrednio z wyjścia centrali DCC lub z torów (sygnał torowy).
• Możliwość aktualizacji oprogramowania urządzenia za pośrednictwem centrali RB1110 (dotyczy wyłącznie modeli RB1210 i RB1212).
Parametry techniczne:
• Wymiary:
RB1200: 90 x 110 x 45 mm
RB12XX: 100 x 104 x 22mm
• Zasilanie - DC12-24V / min 3,4A
• Wyjście DCC - napięcie zależy od użytego zasilacza, max 3A
