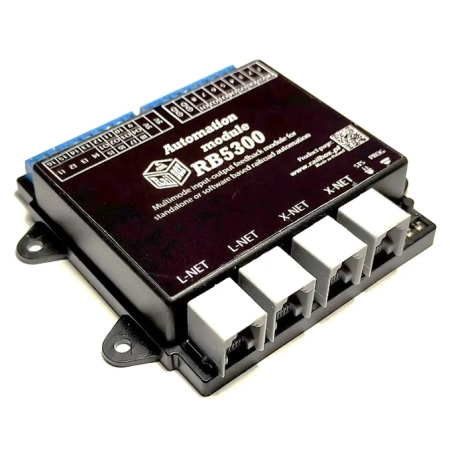

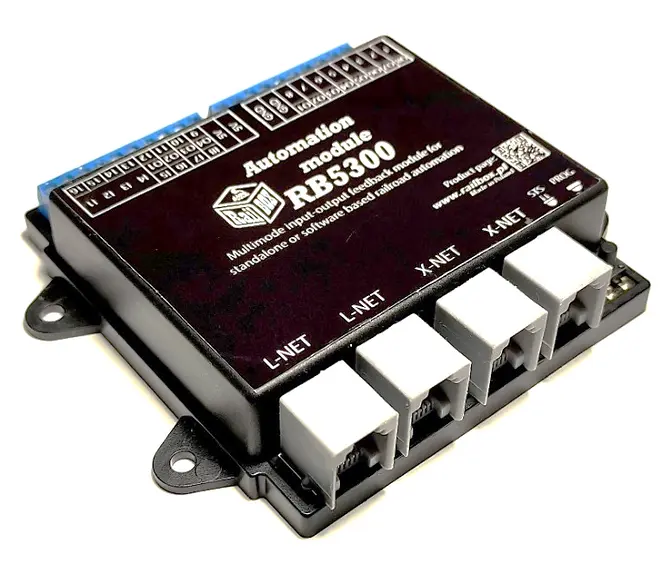

Railbox RB5300 - Moduł automatyzacji

Moduł RB5300 służy do „cyfryzacji” pulpitów analogowych kostkowych oraz typu DIY. Umożliwia sterowanie dekoderami akcesoriów (dekodery zwrotnic, semaforów, itp.) za pomocą przycisków i przełączników, moduł, również, umożliwia wyświetlanie pozycji rozjazdów, sygnałów semaforów, tras oraz stanu zajętości odcinków za pośrednictwem LED wbudowanych do pulpitu.

Podstawowe funkcje:

·       Obsługa do 64 diod LED

·       Obsługa do 16 przełączników typu ON/OFF lub chwilowych

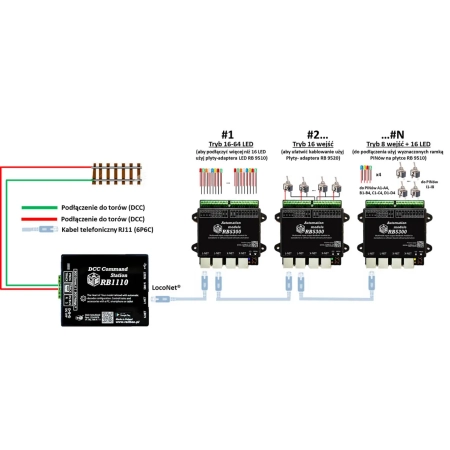

·       Komunikacja z centralą DCC odbywa się za pomocą magistrali XpressNet lub LocoNet

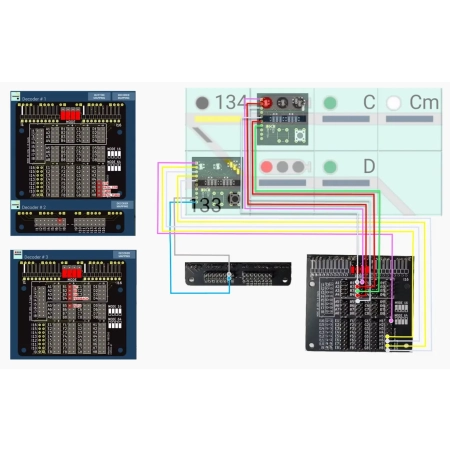

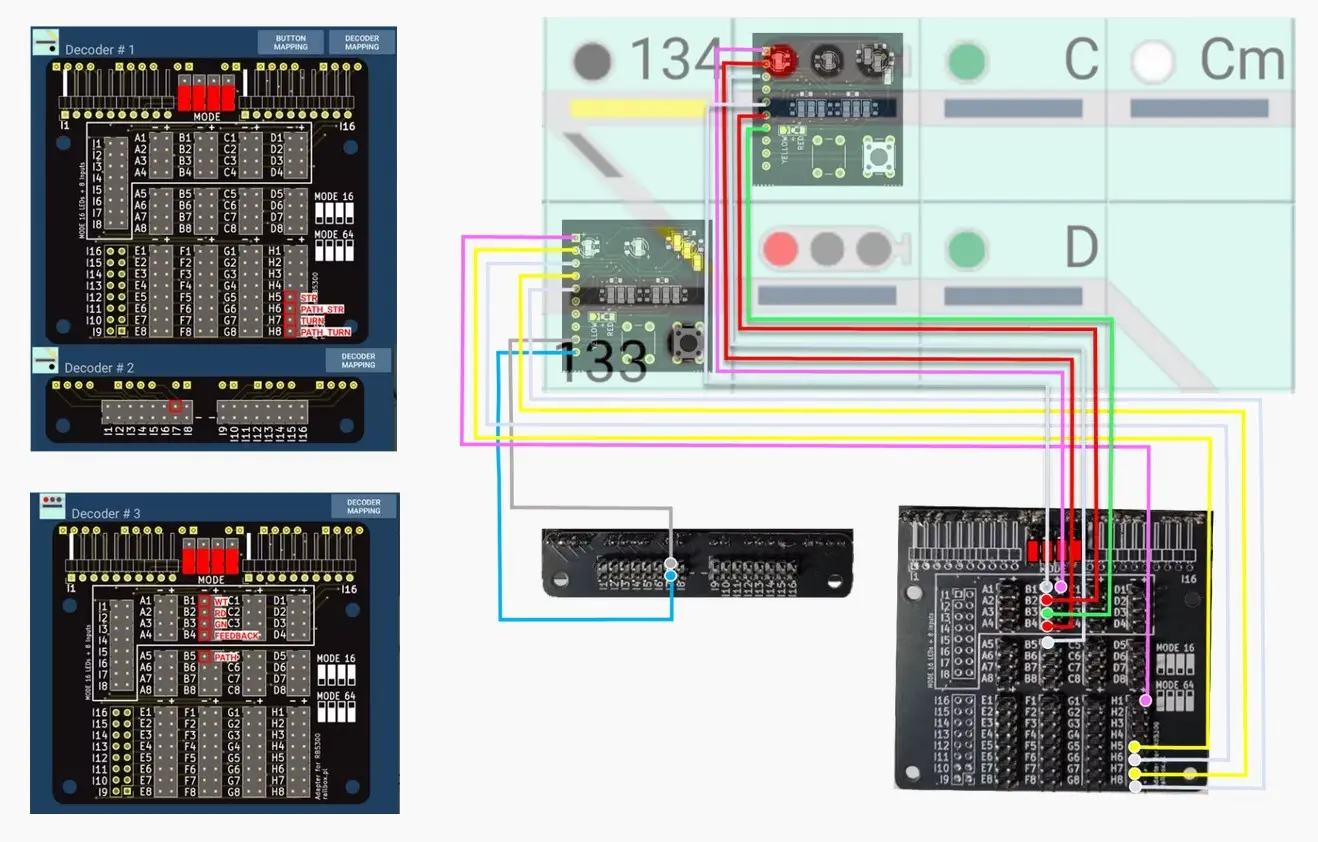

·       Wygodna konfiguracja w aplikacji RailBOX: Railroad control

·       Funkcja SmartLED – wskaźnik stanu, który pokazuje stan ostatnie przełączonego wyjścia w tym sygnału semafora

1.     Tryb 16 wejść: górna dioda statusu (STS) - ZIELONA: obsługuje do 16 wejść przeznaczonych do przełączników

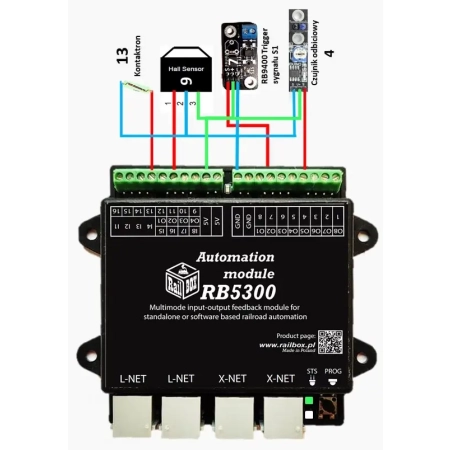

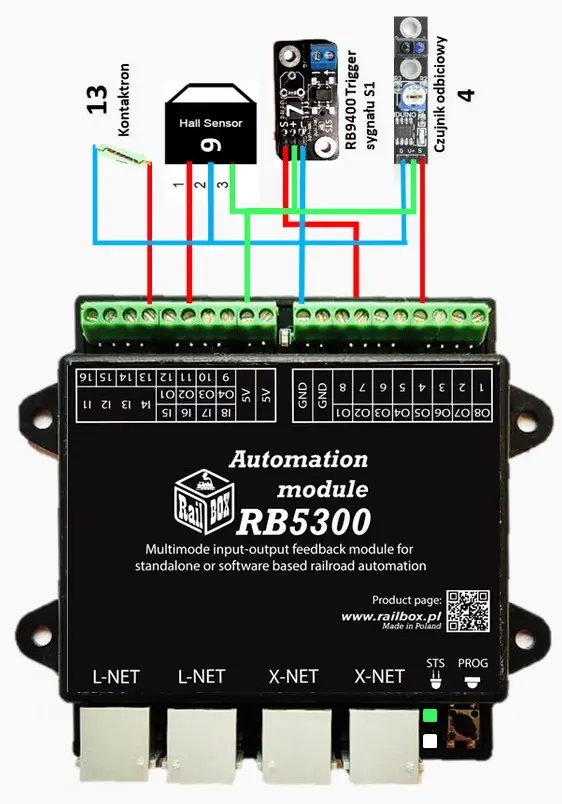

2.     Tryb 16 wejść feedback: górna dioda statusu (STS) - ZIELONA dodatkowo dolna dioda STS świeci się na BIAŁO: obsługuje do 16 wejść przeznaczonych do czujników informacji zwrotnej

3.     Tryb mieszany 8 wejść + 16 wyjść LED: górna dioda statusu (STS) – ŻÓŁTA obsługuje do 8 wejść przeznaczonych do przełączników oraz do 16 wyjść LED

4.     Tryb 64 wyjść LED: górna dioda statusu (STS) – NIEBIESKA: obsługuje do 64 wyjść przeznaczonych do LED za pośrednictwem płyty z wyjściami pin RB 9510

Parametry techniczne:

•       Wymiary modułu - - 88 x 104 x 22 mm.

•       Zasilanie modułu przez szynę XpressNet lub LocoNet.

•       Wyjścia LED mają dedykowany układ sterowania, nie potrzebny jest zewnętrzny opornik

•       Pobór prądu modułu: 25mA

•       Maksymalne obciążenie zewnętrznej szyny 5V: 50mA
