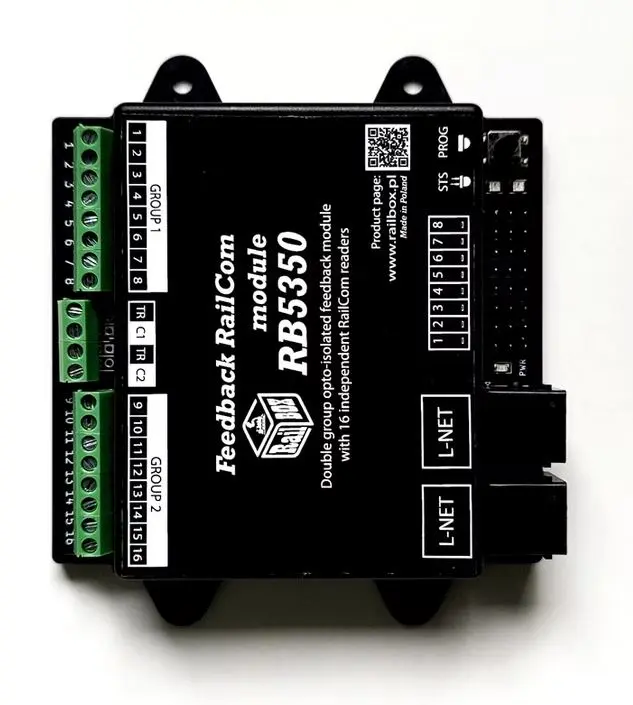

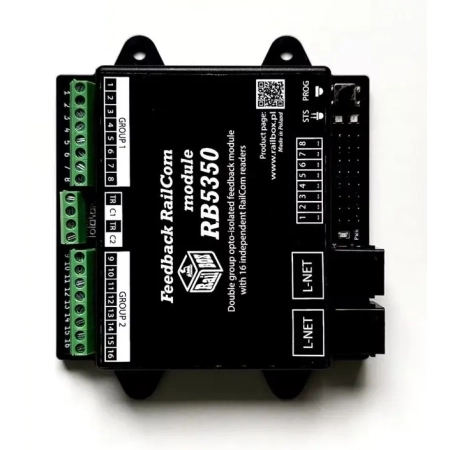

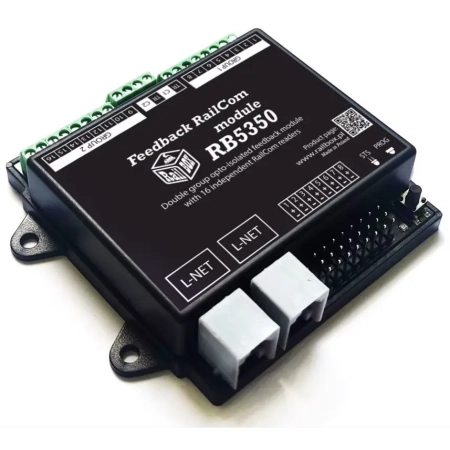

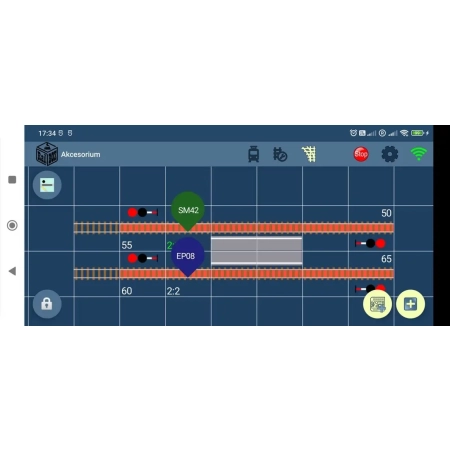

Railbox RB5350 - Moduł informacji zwrotnej Railcom

Zastosowanie

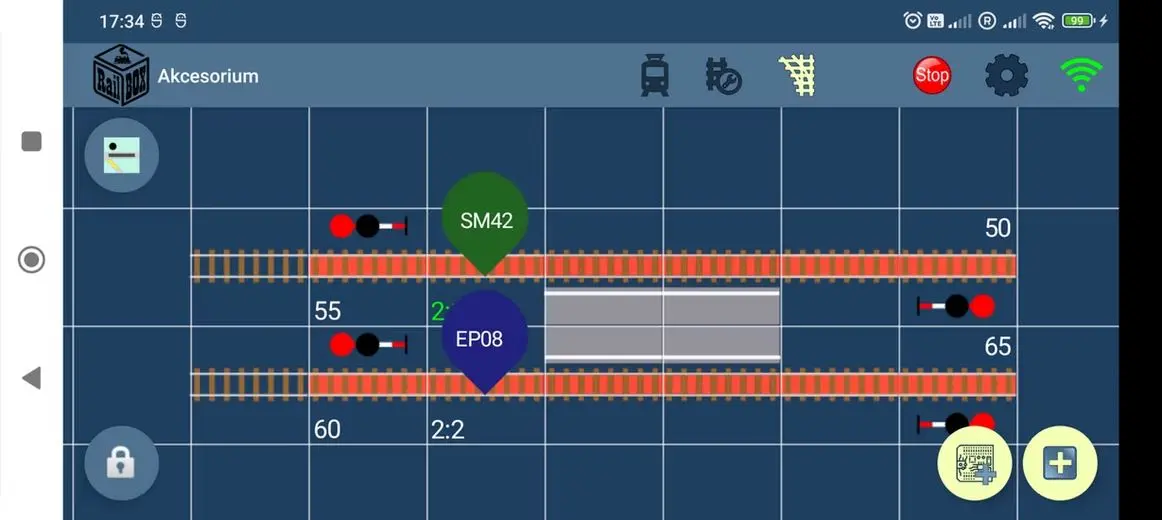

Moduł RB5350 służy do otrzymania informacji o zajętości odcinków torów wraz z informacją o adresie lokomotywy znajdującej się na tym odcinku przez odczytywanie danych przekazywanych dekoderem poprzez szynę Railcom. Otrzymana informacja przekazywana przez standardowe polecenia szyny LocoNet.

Podstawowe funkcje:

·        16 niezależnych odcinków torów

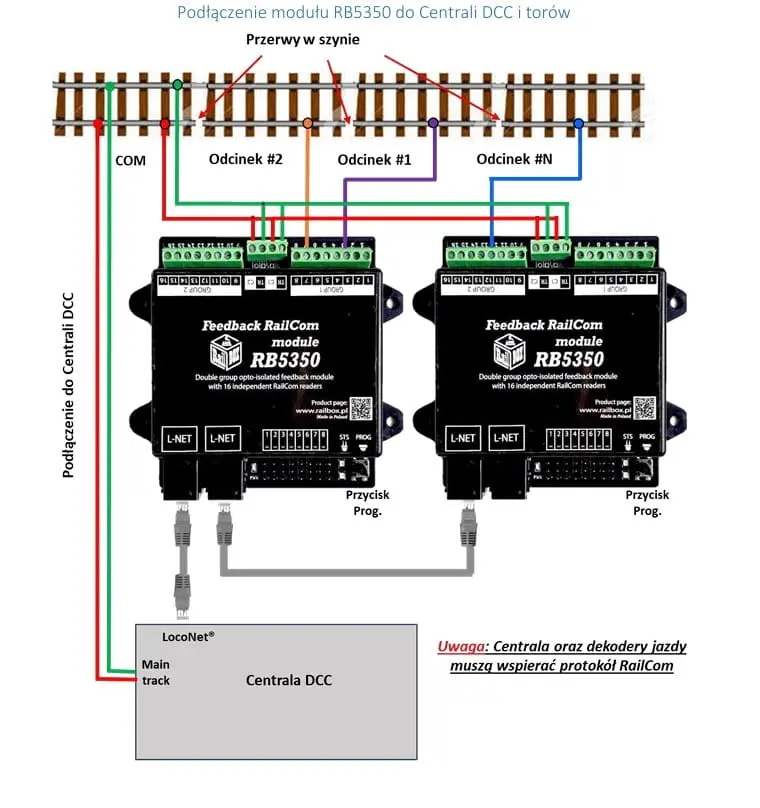

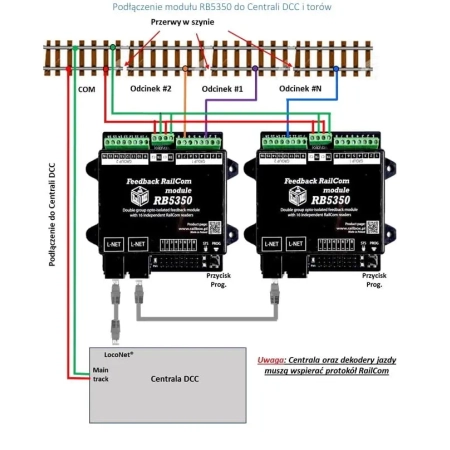

·        2 niezależne optoizolowane grupy wejść (Możliwość podłączenia dwóch busterów)

·        8 dodatkowych wejść logicznych 5V z osobnym adresem inf. zwrotnej

·        Maksymalne obciążenie jednego wejścia do 5A

·        Wskaźnik stanu szyny DCC oraz ostatniego przełączonego wejścia

·        Funkcje szyny Railcom: Odczyt adresu, PoM

·        Przycisk do programowania adresu

·        Aktualizacja oprogramowania przez aplikacje Railbox: Railroad Control

Parametry techniczne:

·        Pobór prądu przez szynę LocoNet: 25mA

·        Maksymalne odciążenie jednego wejścia do torów: 5A

·        Maksymalnie odciążenie jednej grupy: 7A

·        Czułość wejść: 2.2mA

·      Maksymalne obciążenie zewnętrznej szyny 5V: 50mA

·        Wymiary modułu - 88 x 104 x 22 mm.

Kolory wyświetlane na diodę statusu

Górna dioda:

·        Zielona: Szyna DCC podłączona i aktywna.

·        Niebeska: Moduł otrzymuje dane przez Railcom.

·        Żółty: Szyna DCC niepodłączona lub nie aktywna.

·        Biała: Tryb programowania.

Dolna dioda:

·        Czerwona: ostatnie przełączone wejście jest zajęte.

·        Wyłączona: ostatnie przełączone wejście jest wolne.
